單缸柴油機齒輪室里面的飛錘是噴油泵的調速機構，主要是靠飛錘的離心力來控制調速軸的軸向運動從而達到控制油泵齒條位置，控制油泵供油量，所以其測量度要求是比較高的，本文就給大家講解下氣動測量儀在柴油機飛錘里的應用。

　一、柴油機飛錘的介紹

　　柴油機穩態調速率是衡量該發動機性能的重要指標，別是發電機組用柴油機，理論上保證恒轉速，才能保證供電頻率致的要求，但當負載變化時，柴油機轉速會偏離，這就需要柴油機調速機構靈敏，可靠。單缸柴油機的調速器采用機械調速，采用在曲軸齒輪前加兩飛錘的結構，飛錘是內燃機調速器上的部分，它與油泵的凸輪軸相連，通過凸輪軸旋轉，帶動飛錘轉動，從而推動滑桿移動來調節供油量，進步達到控制轉速的目的。它因此起到防止飛車的作用。

　二、飛錘加工應用氣動測量儀的原因

　　1、耐用度不夠，磨損快加工時孔徑的尺寸波動加大，尺寸的穩定性下降。

　　2、塞規及量棒不能反映尺寸的變化數值，造成加工中心操作人員在切削參數調整上的不便。

　三、氣動測量儀的原理和測量中的優勢

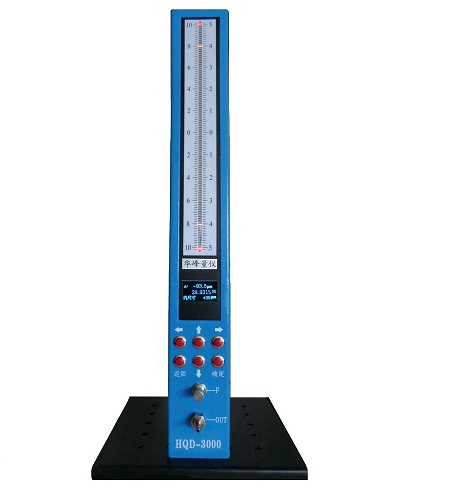

　　氣動測量儀是種結構簡單，測量精度高，可實現無損檢測的種裝置。它是根據流體力學 及流體動力學的原理，用壓縮空氣做介質。利用空氣在管道中的流量或 壓力隨管道的幾何尺寸和形狀變化的性，將尺寸量或位移量轉換成流量或壓力的變化量從而實現測量。由于氣動測量儀的測量頭和飛錘的孔徑為非接觸性測量，測量頭本身沒有磨損。對飛銷孔壁不會產生接觸性損傷，不會產生諸如劃痕等系列的弊，又因?yàn)槭褂昧藟嚎s空氣在測量中對孔壁具有清潔作用，所以氣動測量儀在檢測飛錘的孔徑中具有率高，測量精度高，示值明確，讀取方便的點。

　四、氣動測量儀在測量柴油機飛錘中的注意事項

　　1、氣動測量儀雖然是種成熟的測量裝置，但在使用中些細節還得 注意，在使用過程中要保證氣源壓力=3kg/cm2，保證壓力的穩定性，不能產生過大的波動。

　　2、由于壓縮空氣中經常會有水油的成分，要注意對壓縮室氣的過濾凈化。

　　3、氣動測量儀屬于對比式測量裝置，對于測量頭和標準量塊的保護尤為重要，在使用中要注意保護避免磕碰，標準量塊使用后要放入門的保存空間內，避免置于溫差較大的環境中。

　五、氣動測量儀使用帶來的好處

　　由于使用氣動測量儀，直觀的反映了飛錘的孔徑變化，可以廠家在工藝參數的調整、刀具的合理選用上有了科學的依據，制定更為合理的切削參數，降低了生產成本，可以提高企業的經濟益。
